Solución de supercarga para sistemas de almacenamiento de energía solar

El sistema de supercarga de almacenamiento de energía fotovoltaica es una solución integrada diseñada para abordar los problemas del aumento gradual de la potencia de carga de los vehículos eléctricos y la capacidad insuficiente de distribución de energía en el sitio. Esta solución emplea una terminal de carga refrigerada por líquido, lo que permite una experiencia ultrarrápida de cubrir 300 kilómetros con solo 5 minutos de carga. Además, conecta el bus de CC a los sistemas fotovoltaicos y de almacenamiento de energía para lograr el acceso multienergético desde la red, el almacenamiento de energía y las fuentes fotovoltaicas, reduciendo así las demandas de distribución de energía en la red de la carga ultrarrápida de alta potencia. Además, esta solución se mejora con aplicaciones de carga V2G, que pueden utilizar la energía de la batería del vehículo para el almacenamiento de energía en la red y responder al despacho de la red, logrando funciones como el recorte de picos y el llenado de valles, y estabilizando la red.

Antecedentes del plan

El sistema de supercarga tiene una demanda significativa en la distribución de la red eléctrica. Para las estaciones de supercarga a pequeña escala, el costo de la distribución independiente es alto. Además, el sistema de supercarga es una carga inductiva, con un alto consumo de energía durante la carga pero un corto tiempo de carga. El consumo total de electricidad no es grande y la tasa de utilización del transformador no es alta.

Descripción general del plan

El sistema de supercarga de almacenamiento de energía fotovoltaica ACADIE NEW ENERGY (ANE) es una solución integrada diseñada para abordar los problemas del aumento gradual de la potencia de carga de los vehículos eléctricos y la capacidad insuficiente de distribución de energía en el sitio. Esta solución emplea una terminal de carga refrigerada por líquido, lo que permite una experiencia ultrarrápida de 300 kilómetros de autonomía en solo 5 minutos de carga. Al mismo tiempo, conecta el bus de CC a los sistemas fotovoltaicos y de almacenamiento de energía para lograr el acceso multienergético para la red, el almacenamiento de energía y la fotovoltaica, reduciendo así las demandas de distribución de energía de la carga ultrarrápida de alta potencia en la red. Además, esta solución está equipada con aplicaciones de carga V2G, que pueden utilizar la energía de la batería del vehículo para el almacenamiento de energía en la red y responder al despacho de la red, logrando funciones como el recorte de picos, el llenado de valles y la estabilización de la red.

Ventajas del plan

• Bus de corriente continua

El bus de corriente continua conecta los sistemas fotovoltaicos, de almacenamiento de energía y de carga. En comparación con la arquitectura de bus de CA, mejora la eficiencia de conversión en un 3-5%.

• Integración PV-Almacenamiento de Energía

Los sistemas fotovoltaicos y de almacenamiento de energía cargan el vehículo, lo que es ecológico y de bajas emisiones de carbono, reduciendo la demanda de distribución de energía en la red eléctrica.

• Supercarga con refrigeración líquida

Admite una experiencia superrápida de carga durante 5 minutos y lograr una autonomía de 300 kilómetros.

Escenario de aplicación

• Estación de carga en parque industrial.
• Estación de carga en zona comercial.
• Estación de carga rural.

Los productos cubiertos por el plan

Módulo de potencia bidireccional AC / DC ANE BTLA 130 kW

Este convertidor bidireccional AC/DC de almacenamiento de energía adopta un diseño modular, un algoritmo de control avanzado para realizar el paralelismo de múltiples máquinas y tiene una función de compensación de potencia reactiva. El nivel de potencia del sistema paralelo cubre de 130kW a 1,3MW. La serie de productos tiene funciones de monitoreo local y programación remota del sistema EMS, con una excelente adaptabilidad a la carga y a la red eléctrica, al mismo tiempo, el diseño independiente del conducto de aire hace que pueda hacer frente eficazmente a una variedad de entornos de aplicación complejos, el sistema es más seguro, confiable, económico, adaptabilidad ambiental.

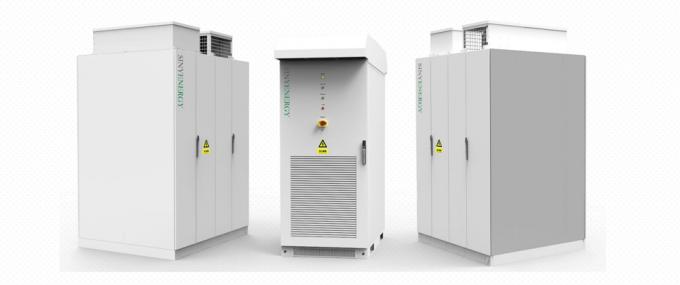

Sistema de almacenamiento de energía modular distribuido ANE Siny

El sistema de almacenamiento de energía modular distribuido está diseñado por ACADIE NEW ENERGY (ANE SINY) para escenarios de uso de electricidad industrial y comercial. El sistema consta de armarios de potencia y armarios de baterías, con una configuración flexible. El número de baterías y armarios de potencia se puede configurar de forma flexible de acuerdo con los requisitos de los escenarios de aplicación para lograr el almacenamiento de energía a nivel de MW. También se puede conectar con fotovoltaica, terminales de carga y otros módulos funcionales según sea necesario, adecuado para varios escenarios de aplicación de almacenamiento de energía industrial y comercial, y realizando funciones como el recorte de picos y el llenado de valles, la expansión dinámica, la participación en el despacho de la red y el suministro de energía de emergencia.

Sistema de almacenamiento de energía con refrigeración líquida integrado ANE

El sistema de almacenamiento de energía con refrigeración líquida integrado ACADIE NEW ENERGY de 261 kWh adopta el concepto de diseño All-In-One, integrando el sistema de distribución de energía, el sistema de conversión de energía, el sistema de baterías, el sistema EMS, el sistema de control de temperatura y el sistema de protección contra incendios. Tiene una huella pequeña y se puede conectar a múltiples armarios y armarios para lograr una mayor expansión de la capacidad. El sistema de baterías adopta una refrigeración líquida envolvente tridimensional para la disipación de calor, con un efecto de disipación de calor muy superior a la refrigeración líquida inferior tradicional, lo que garantiza la vida útil del ciclo de las celdas de la batería en la mayor medida. La parte de conversión de energía utiliza componentes SiC de tercera generación, con una eficiencia de conversión de energía entre un 1% y un 2% superior a la del sistema convencional, lo que genera mayores beneficios económicos para los operadores y acorta el período de recuperación de la inversión. Este sistema se puede aplicar ampliamente en parques industriales y comerciales, estaciones de carga y descarga, centrales fotovoltaicas distribuidas y otros escenarios.

Sistema de supercarga y descarga de almacenamiento de energía fotovoltaica ANE

El sistema de supercarga y descarga de almacenamiento de energía fotovoltaica de la serie ACADIE NEW ENERGY (ANE) es una solución integrada diseñada para abordar problemas como la potencia de carga excesiva de los vehículos eléctricos y la capacidad de distribución insuficiente del sitio. El sistema está equipado con una terminal de carga refrigerada por líquido, que proporciona una experiencia de carga rápida de cinco minutos para el propietario del vehículo, lo que le permite partir con una batería completamente cargada; al mismo tiempo, el sistema se conecta al sistema fotovoltaico y de almacenamiento de energía a través del bus de CC, lo que permite el acceso multienergético a la red eléctrica, el almacenamiento de energía y la fotovoltaica, reduciendo la demanda de distribución de energía de la supercarga de alta potencia en la red eléctrica; además, el sistema también puede lograr la interacción vehículo-red mediante la configuración de un módulo V2G, utilizando la energía de la batería del vehículo para almacenar energía para la red eléctrica, responder al despacho de la red eléctrica y lograr funciones como el recorte de picos y el llenado de valles, y estabilizar la red eléctrica.
