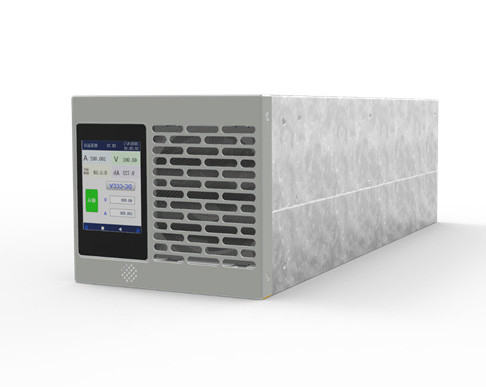

Módulo de conversión bidireccional aislado de CA/CC de alta frecuencia DPS de 6 kW
Características
- Transferencia de energía bidireccional, interruptor sin costuras en el cuadrante transversal;
- Un rango de voltaje de salida alto, alta precisión, respuesta dinámica rápida;
- aislamiento de alta frecuencia, mayor seguridad;
- Protección de seguridad múltiple, protección contra el sobre/bajo voltaje de entrada, conexión anti-reverso de salida, protección contra cortocircuito, protección contra el exceso de temperatura, detección anormal de conductos de viento, etc.
- Diseño modular, fácil mantenimiento, soporte para la expansión paralela de la capacidad;
- La temperatura de la zona de trabajo es de -20°C-45°C;
- Equipado con una función de conmutación de red/fuera de red;
- Diseño de interruptor suave, baja pérdida, alta eficiencia;
- DSP diseño, realizar el control digital completo;
- Funciones tanto de operación local como de operación remota;
- Interfaz externa rica;
- Diseño térmico del sistema estricto, bajo aumento de temperatura, larga vida útil;
- Control de operación con pantalla táctil, simple e intuitivo.
Parámetro técnico
Parámetros del lado CA
| |
PMA006-A011-LI: el nombre del fabricante y el número de la empresa. |
|
· Potencia de entrada nominal
|
6 kW |
|
| el cableado |
Sistema de tres cables monofásico |
|
| rango de tensión |
220Vac±15% |
|
| Frecuencia y rango nominal |
45 ∼ 65 Hz ((Red de alimentación adaptativa de 50/60 Hz) |
| Rango de ajuste del factor de potencia |
± 1 |
| El THDi |
≤ 5 por ciento |
Parámetros laterales de la corriente continua
| |
PMA006-A011-LI: el nombre del fabricante y el número de la empresa. |
|
| · Voltado nominal |
60 Vdc |
|
| · Corriente nominal |
Las demás: |
|
| Rango de tensión |
2.5Vdc hasta 100Vdc |
|
| Rango de corriente |
± 100A |
|
| Precisión del voltaje |
00,1% F.S. |
| · Precisión actual |
00,1% F.S. |
| Limitación de voltaje |
- ¿ Qué? |
| · Limitación de la corriente |
- ¿ Qué? |
Características básicas
| |
Descripción |
| Función de arranque de CA/CC |
- ¿ Qué? |
| Cambiar el tiempo hacia adelante y hacia atrás |
≤ 10 ms |
| · Eficiencia máxima |
El 92% |
| ¿Qué quieres decir? |
Las medidas de seguridad se aplican a las medidas de seguridad. |
| · Peso (en kg) |
7.5 kg |
Condiciones ambientales
| · Rango de temperatura de funcionamiento |
°C |
-20°C~+45°C |
|
· Rango de humedad de trabajo
|
Porcentaje RH |
El valor de las pérdidas |
Humedad relativa, no condensada |
| Temperatura de almacenamiento |
°C |
-40 ~ +55 |
|
| · Humedad de almacenamiento |
Porcentaje RH |
0 ~ +95 |
Humedad relativa, no condensada |
| · Modo de enfriamiento |
- |
· Refrigeración por aire forzado |
|
| · Altitud |
- ¿ Qué? |
3000 |
|
| Grado de protección |
- |
Protección IP20 |
|
| · Ruido |
Db |
< 70 años |
|
Comunicación
| Modo de comunicación |
- |
· CAN, RS485, Ethernet, contacto en seco |
|
| Señales de notificación |
- |
Varias señales de protección, señales de voltaje y corriente |
|
| Señales de recepción |
- |
En señal apagada |
|
|
Usando el último diseño de hardware optimizado, algoritmo de control avanzado y proceso de fabricación avanzado,la fuente de alimentación bidireccional aislada de HF está especialmente desarrollada para equipos de ensayo de baterías de litio, fuente de alimentación analógica de CA y CC, carga electrónica de retroalimentación, equipo de carga y descarga de EV y equipo de almacenamiento de energía.puede satisfacer la ocasión de la transformación energética de dos vías, y tiene una función de aislamiento de alta frecuencia, mayor seguridad. Al mismo tiempo, el producto está equipado con una función de conmutación en red/fuera de red, y el tiempo de conmutación no es superior a 10 ms,que puede aplicarse en más ocasiones.
