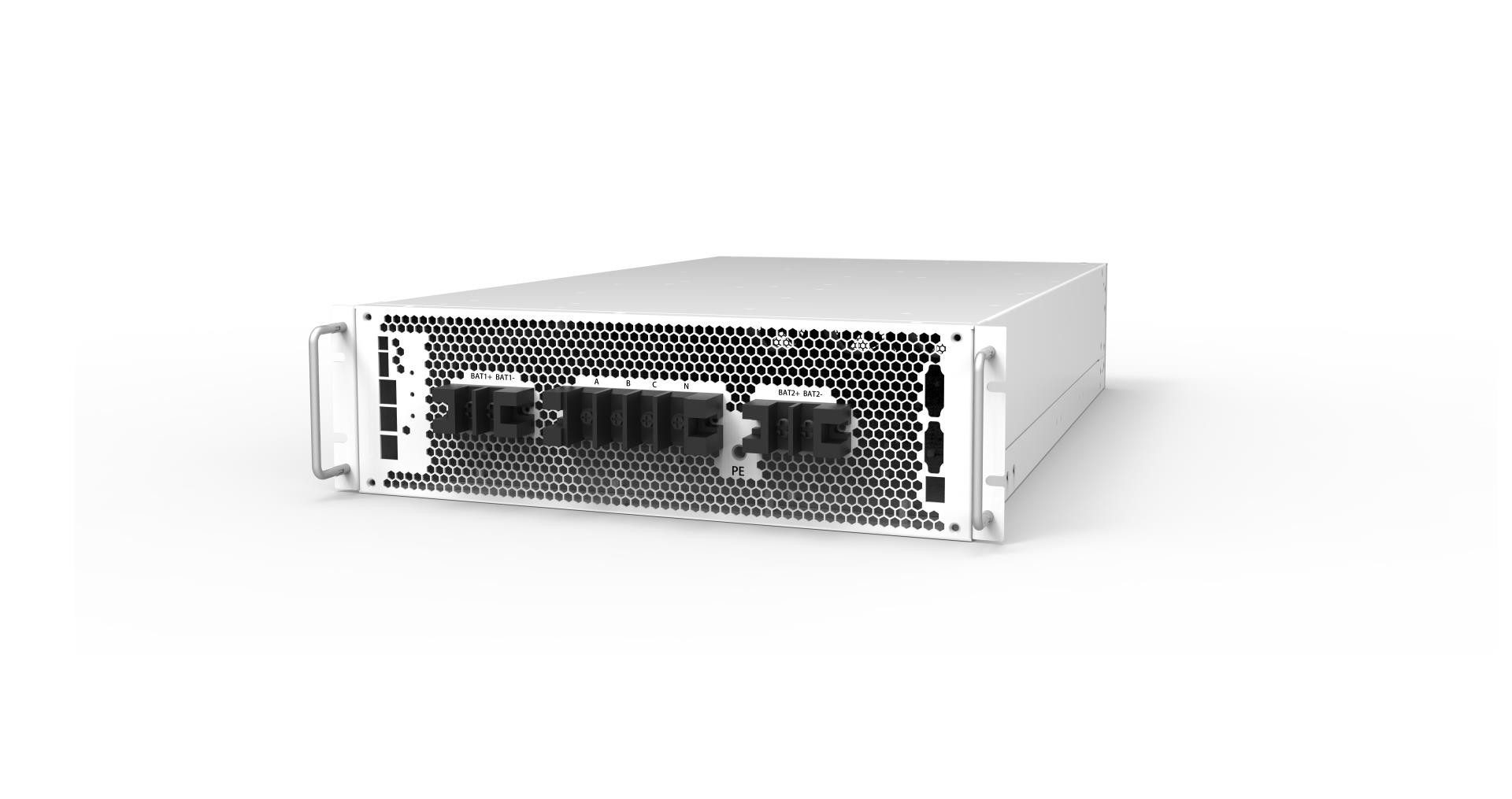

Convertidor de CADC bidireccional conectado a la red 70 kW 68 dB Bajo ruido

Conversor bidireccional de CADC de 70 kW Tipo conectado a la red para el sistema de almacenamiento de energía de micro red

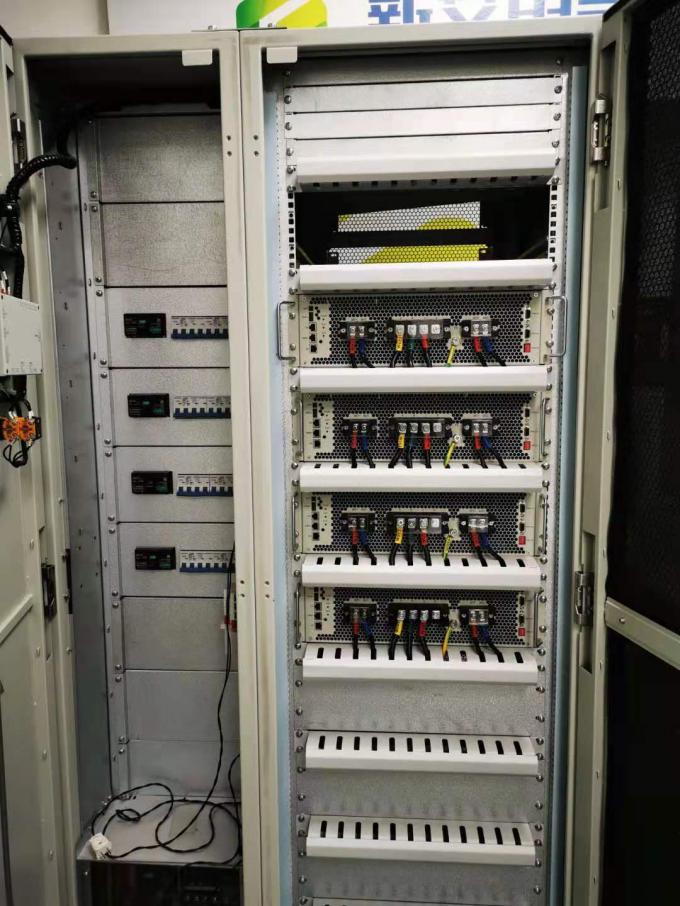

Los convertidores de almacenamiento de energía de la serie ANE pueden realizar convenientemente una red paralela de varios equipos para formar un sistema de almacenamiento de energía de tamaño pequeño y mediano.que tiene las características de una disposición flexible, de instalación y mantenimiento convenientes, y es especialmente adecuado para escenarios de aplicación de almacenamiento de energía distribuido y aplicaciones generales para clientes industriales y comerciales.Con sistema de vigilancia, la pantalla táctil puede ser externa, y será conveniente construir un pequeño sistema de almacenamiento de energía.

Características

• Diseño del voltaje de corriente continua: 600V~900V
• Adaptado a una variedad de voltajes de red: AC380V/400V/415V.
• Diseño de tres niveles, armónicos bajos.
• Pequeño volumen, menos espacio ocupado y instalación conveniente.
• Conversión de carga/descarga inferior a 20 ms.

Parámetros técnicos:

Clase de modelo MASI-70KR1

Parámetros del lado CC

Rango de voltaje DC600V DC900V Canal de corriente continua número 1 Corriente nominal 110A Gestión de carga Carga en 3 etapas

Parámetros del lado CA de la red

Grid Type 3P+PE Rated Power 70kW Rated Voltage 380V Rated Current 106A Voltage Range -15%～+15% Rated Frequency 50Hz/60Hz 4 / 4 Frequency Range ±3Hz Power Ratio -1~+1 Output harmonic wave ≤3% ENVIREMENT Temperature -25℃～55℃(Over 45℃ derating ) Relatively humidity 0％RH～95％RHNo condensación A 45 °C, 2000m (sin desaceleración), 2000m ~ 4000m Noise <65dB Interfaz de comunicación RS485,CAN,LAN Tipo de instalación Montaje en bastidor Eficiencia máxima 98.5% Classe A de EMC Tipo aislado Grados de protección no aislantes IP20 Tipo de enfriamiento Refrigeración por aire, regulación inteligente de la velocidad del ventilador Tamaño 435*135*700mm ((W*H*D) Peso 35kg

Medio ambiente

Temperatura de trabajo-25°C55°C ((≥45°Reducción de la potencia de salida)

Temperatura de almacenamiento: -40°C~70°C (sin batería) Humedad relativa 0%RH~95%RH, sin condensación

Altitud de trabajo 45°C, 2000 m (sin influencia), 2000 m ≈ 4000 m

Ruido < 68 dB

Comunicación y gestión

Interfaz de comunicación RS485,CAN,LAN,REPO

Protocolo de comunicación CAN, ModBusTCP y ModBusRTU

Instalación: colgante en la pared Eficiencia máxima: 98,2% EMC: Certificación de clase A: G99/CE/CQC

El sistema de aislamiento no aislante: IP20I,P32

Refrigeración:refrigeración por aire forzado con módulo de ventilador intercambiable

Tamaño ((W*H*D) ((mm) 435*135*630460*190*750 Peso ((kg): 35

Todos los resultados y parámetros estarán sujetos a la última confirmación de nuestro departamento técnico.

.
