Función de conmutación bidireccional del convertidor CADC fuera de red/conectado a red
| Lugar de origen: | China. |
| Nombre de la marca: | ANE |
| Certificación: | CE，IEC 50549 |
| Número de modelo: | PMA030-A011-H |
| Cantidad de orden mínima: | 10 |
| Precio: | FOB: 2,000 USD~5,000 USD |
| Detalles de empaquetado: | En cartón |
| Tiempo de entrega: | 30 días laborables |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 20000 al mes |
|
Información detallada |
|||
Descripción de producto

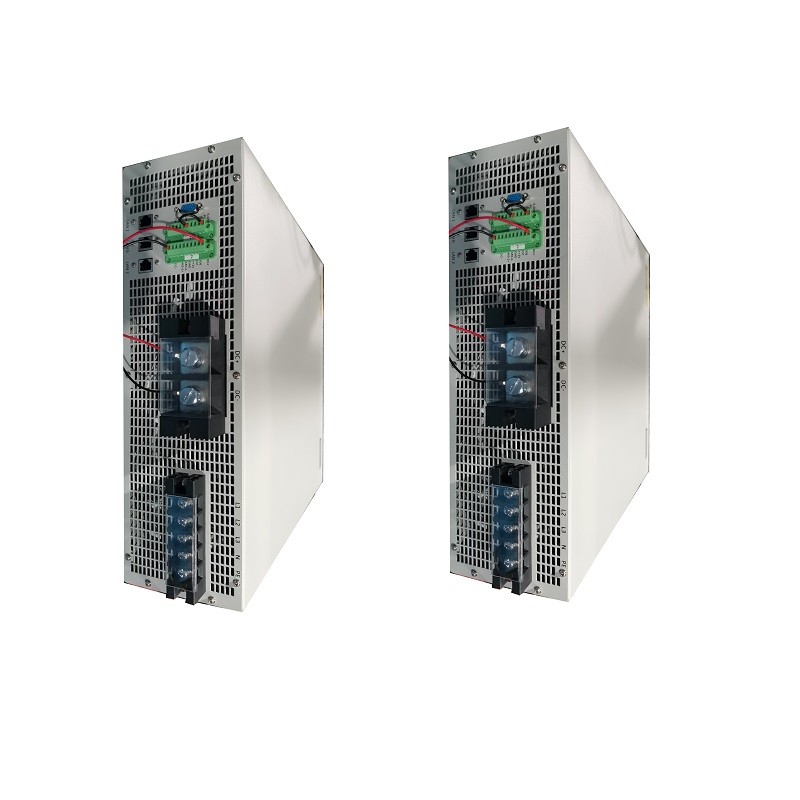

Modulo bidireccional de alimentación de corriente alterna de 30 kW para microrredes y sistemas de almacenamiento de energía.
Descripción del producto
El módulo ANE de 30 kW es un módulo bidireccional CA-CC especialmente desarrollado para equipos de ensayo de baterías y microrredes y sistemas de almacenamiento de energía, fuente de alimentación analógica CA-CC, carga electrónica de retroalimentación,Equipo de carga y descarga de vehículos eléctricos y equipo de almacenamiento de energía, que adopta el último diseño de hardware optimizado, algoritmo de control avanzado y proceso de fabricación avanzado.Compatible con casi todos los requisitos de carga y descarga de los equipos de almacenamiento de energíaEste módulo tiene las ventajas de un rango de potencia constante ultraancho, una excelente capacidad de corriente constante de bajo voltaje, una alta eficiencia ponderada en el rango de potencia completo,amplio rango de trabajo de temperatura límiteEl funcionamiento del sistema es más seguro, más fiable, más económico y más adaptable al medio ambiente.
Características
Función de conmutación fuera de la red/conectada a la red, alta respuesta dinámica y tiempo de conmutación de carga completa de tan solo 10 ms, protección de aislamiento ajustable,funcionamiento inteligente hacia adelante y hacia atrás para mejorar la fiabilidad del sistema- Múltiples modos aceptables, constante de volatage, corriente, resistencia y potencia.el módulo de potencia bidireccional puede simular una variedad de curvas de características de suministro de energía y carga.
Además, es fácil expandir la capacidad con modular diseñable. Baja corriente armónica, alto factor de potencia y operación conectada a la red inteligente pueden mejorar efectivamente la calidad de la red eléctrica.
- Configurar las características de la función de carga electrónica bidireccional de suministro de energía de corriente continua y de retroalimentación en una operación inteligente hacia adelante y hacia atrás, interruptor continuo de potencia y carga;
- Un amplio rango de voltaje de salida: 50Vdc ~ 950Vdc, alta precisión y respuesta dinámica rápida;
- El diseño inteligente del DSP permite el control digital completo del módulo de conversión de almacenamiento de energía y determina la alta fiabilidad del control.
- Control del funcionamiento por pantalla táctil, sencillo e intuitivo;
- Protección de seguridad múltiple, protección de entrada por encima y bajo voltaje, protección de conexión de salida contra reversa, protección de cortocircuito, protección de sobre temperatura, detección de anomalías en los conductos de aire,etc..
Parámetro técnico
| Modelo | PMA030-A011-H | |
| Parámetros de conexión de red lateral CA | ||
| Válvulas de tensión | El valor de las emisiones de CO2 | |
| Potencia nominal | 30 kW | |
| Potencia máxima | 33 kW | |
| Rango de tensión | Las emisiones de dióxido de carbono de los combustibles fósiles | |
| Rango de corriente | ± 45A | |
| Frecuencia nominal | Se aplican las reglas siguientes: | |
| Rango ajustable del factor de potencia | - 0,99 ~ 0.99 | |
| Componente de corriente continua | ≤ 0,5% | |
| Contenido armónico de THDi | ≤ 3% | |
| Parámetros del lado AC fuera de la red | ||
| Válvulas de tensión | El valor de las emisiones de CO2 | |
| Frecuencia nominal | Se aplican las reglas siguientes: | |
| Precisión del voltaje estabilizado | ≤ 1 por ciento | |
| Rango regulable de tensión | Las emisiones de dióxido de carbono de los combustibles fósiles | |
| Factor de potencia | > 0 años99 | |
| Contenido armónico de THDu | ≤ 3% | |
| Componente de voltaje de salida en CC | ≤ 0,5% | |
| Rango de transición de voltaje | ≤ 1%, Cambio de carga del 20% al 100% | |
| Capacidad de carga desequilibrada | El 100% | |
| Desequilibrio de tres fases | ≤ 2%,Tiempo corto no más del 4% | |
| Parámetros laterales de la corriente continua | ||
| El rango de tensión ((BAT+/-) | El valor de las emisiones de CO2 de los motores de combustión renovable no excederá del 50% del valor de las emisiones de CO2 de los motores de combustión renovable. | |
| Variación de tensión (DC+/-) | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | |
| Válvulas de carga de los vehículos de las categorías M1 y N2 | Válvulas de corriente | |
| Corriente nominal (BAT+/-) | Las demás: | |
| Rango de corriente | ± 100A | |
| Error de tensión | ± 1% | |
| Error actual | ± 1% | |
| Limitación de voltaje | Apoyo | |
| Limitación de corriente | Apoyo | |
| Potencia nominal | 30 kW | |
| Potencia máxima | 33 kW | |
| Características básicas | ||
| Capacidad de arranque de CA y CC | Apoyo | |
| Tiempo de cambio hacia adelante y hacia atrás | < 10 ms | |
| la eficacia | ≥95% | |
| Consumo de energía en estado de espera | No más de 30 W | |
| Tiempo medio entre fallas (MTBF) | >100000 horas | |
| Temperatura de funcionamiento | -20°C+45°C (por encima de +45°C) | |
| Humedad de trabajo | ≤95%RH, sin condensación | |
| temperatura de almacenamiento | -40°C+55°C | |
| Humedad de almacenamiento | 0 ~ 95% de Hg | |
| Método de enfriamiento | Refrigeración por aire forzado | |
| Alturas | 3 mil metros | |
| Comunicación | RS485, CAN, Ethernet: contacto en seco. | |
| Nivel de protección | Protección IP20 | |
| Ruido | Se trata de un sistema de control de las emisiones de gases. | |
| Peso | 26 kg de peso | |
| El tamaño (H*W*D) 129*436*470mm | ||
