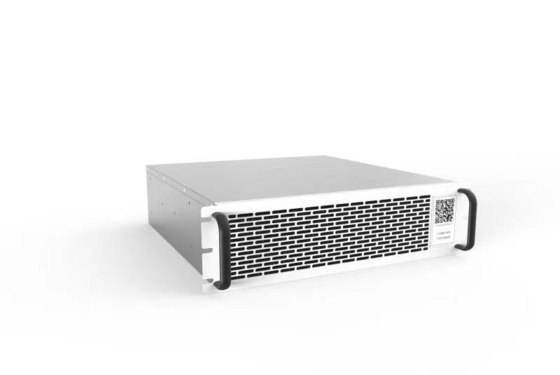

Módulo de alimentación bidireccional de 100 kW de corriente alterna y corriente continua para sistemas de almacenamiento de microrredes y energía
Detalles del producto
| Lugar de origen: | China. |
| Nombre de la marca: | ANE |
| Número de modelo: | PMA100-A011-H |
Pago y términos de envío
| Cantidad de orden mínima: | 5 |
| Precio: | Exwork: 4,000~7,000 USD |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 45 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 2000 por mes |
|
Información detallada |
|||
Descripción de producto
Módulo bidireccional de alimentación CA / CC de 100 kW para sistemas de almacenamiento de micro-redes y energía
Este convertidor bidireccional de AC/DC de almacenamiento de energía adopta un diseño modular, un algoritmo de control avanzado para realizar un paralelo multi-máquina y tiene una función de compensación de potencia reactiva.La serie de productos tiene funciones de monitorización local y de programación remota del sistema EMS, con una excelente adaptabilidad a la carga y adaptabilidad a la red eléctrica, al mismo tiempo, el diseño de conductos de aire independientes hace que pueda hacer frente eficazmente a una variedad de entornos de aplicación complejos,el sistema es más seguro, fiable, económica y adaptable al medio ambiente.
Características
Alta eficiencia
- El valor de PF es 0.99 en el lado AC, mejora la capacidad de carga
- Nuestra tecnología patentada fue adoptada para realizar el flujo bidireccional de energía
- ¢ Alta respuesta dinámica, tiempo de conmutación de carga completa tan bajo como 10 ms
- ¢ Producción de amplio rango de voltaje, alta precisión, respuesta dinámica rápida
Seguridad
- ¢Rango amplio de temperaturas de trabajo: - 20 °C ~ + 45 °C
- La tecnología paralela escalonada reduce la corriente ondulada
- Protección de seguridad múltiple, protección contra sobre/bajo voltaje de entrada, conexión anti-reverso de salida, protección contra cortocircuito, protección contra sobre temperatura, detección de anomalías del ventilador, etc.
- Tecnología de control de ventilador inteligente y multidimensional, que reduce el consumo de energía y el ruido
- ¢ DSP diseño y realización del control digital completo
- Pérdida baja en espera
- La interfaz externa es rica, cooperando con el acceso al transformador aislante
Es muy conveniente
- ¢Diseño modular, fácil de mantener y compatible con la expansión paralela
- ¢Alta densidad de potencia, pequeño volumen, peso ligero
- ¢Con función de encendido/apagado de la red
Parámetro técnico
Módulo de conversión bidireccional de CA / CC de 100 KW
| Modelo | PMA100-A011-H |
| Parámetros de la red del lado CA | |
| Sistema de cableado | Sistema de cableado de tres fases y cinco |
| Válvulas de tensión | El valor de las emisiones de CO2 |
| Potencia nominal | 100 kW |
| Rango de tensión | Las emisiones de dióxido de carbono de los combustibles fósiles |
| Rango de corriente | ±151A |
| Frecuencia nominal | Se aplican las reglas siguientes: |
| Rango de frecuencia | Las señales sonoras de los sistemas de radiofrecuencia. |
| El PF | 0.99 |
| Contenido armónico de THDi | ≤ 5 por ciento |
| Parámetros del lado AC fuera de la red | |
| Válvulas de tensión | de una potencia superior o igual a 380 V |
| Rango de tensión | 380Vac±15% |
| Precisión del voltaje | ≤ 1 por ciento |
| Frecuencia de salida | Las señales sonoras de los sistemas de radiofrecuencia. |
| El THDu | Carga de la línea ≤ 2% |
| Parámetro del lado de CC | |
| rango de tensión | El valor de las emisiones de CO2 de las centrales eléctricas |
| Rango de corriente | ±147A |
| Error de tensión | ≤ 1 por ciento |
| Precisión del voltaje estabilizado | ≤ 1 por ciento |
| Error actual | ≤ 1 por ciento |
| Precisión de corriente estabilizada | ≤ 1 por ciento |
| Características básicas | |
| Interruptor fuera de red/conectado a red | Construido |
| Capacidad de arranque de CA y CC | Apoyo |
| Tiempo de cambio hacia adelante y hacia atrás | < 10 ms |
| Eficiencia máxima | 980,8% |
| Capacidad de sobrecarga | 1.1 veces ≥ 10min, 1,2 veces ≥ 1min |
| Tiempo de conmutación fuera de red/conectado a red | < 10 ms |
| Temperatura de funcionamiento | -20°C+45°C (por encima de +45°C) |
| Humedad de trabajo | ≤95%RH, sin condensación |
| temperatura de almacenamiento | -40°C+55°C |
| Humedad de almacenamiento | 0 ~ 95% de Hg |
| Método de enfriamiento | Refrigeración por aire forzado inteligente |
| Alturas | 3 mil metros |
| Comunicación | Las condiciones de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad |
| Protección de las islas | Apoyo |
| Característica de protección | Protección de seguridad múltiple, protección contra el voltaje de CA y CC por encima y por debajo del voltaje, protección contra la corriente, protección contra cortocircuito, protección contra el circuito inverso de CA, protección contra la secuencia de fases de CA,Protección de sobre temperatura, detección de anomalías en el ventilador, etc. |
| Nivel de protección | Protección IP20 |
| Ruido | Se trata de un sistema de control de las emisiones de gases. |
| Peso | 40 kg de peso |
| Tamaño (H*W*D) 129*443*500mm | |
Todos los rendimientos y parámetros estarán sujetos a la última confirmación de nuestro departamento técnico.
